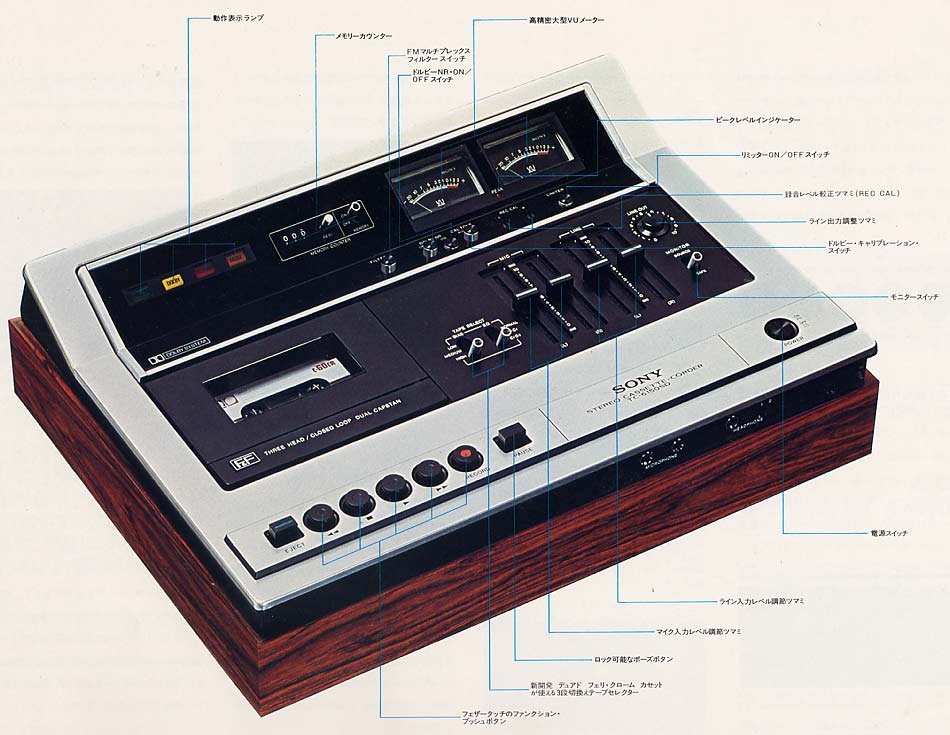

ＴＣ-６１５０ＳＤ

ＳＯＮＹ　ＴＣ-６１５０ＳＤ
ＳＴＥＲＥＯ　ＣＡＳＳＥＴＴＥ　ＤＥＣＫ　￥１２８，０００
　　　　　　　　　　　　　　　（後に￥１５６，０００に価格改定）　　　　　

１９７３年にソニーが発売したカセットデッキ。ソニー初の３ヘッドカセットデッキで，ナカミチの
１０００，ローディーのＤ-４５００と同じ年に発売された画期的な1台で，この年はまさにカセット
デッキの３ヘッド元年ともいえる年でした。

ＴＣ-６１５０ＳＤの最大の特徴は，上記したように，３ヘッド方式の採用でした。当時，ローディー
が開発していたコンビネーション型ではなく，ナカミチと同じようにカセットハーフの開口部をうま
く利用して再生ヘッドを中央に，録音ヘッドを小さな窓から，入れる構造とすることで，完全に独
立した３ヘッド構成を実現していました。消去ヘッドも，ナカミチ同様にキャプスタンの外側に配
置されていました。

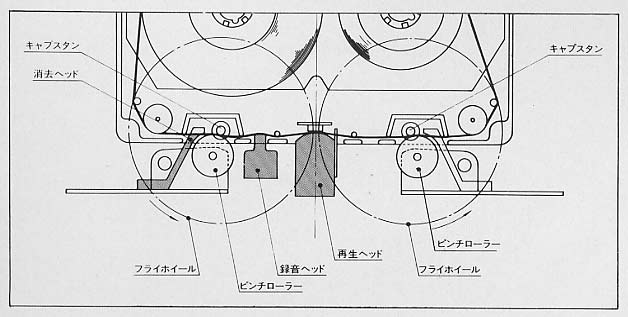

ヘッド，走行系の図

録音ヘッド，再生ヘッドともフェライトを素材としたＦ＆Ｆヘッドを搭載していました。Ｆ＆Ｆヘッドは
その名の通り，コア部，ガード部ともフェライトによるオールフェライト構造で，ギャップのスペー
サーとコア部の固定には，ソニーが独自開発したフェライトと同硬度の無歪みガラスによる融合
溶着が行われ，耐摩耗性では，従来のラミネート型ヘッドの２００倍以上というものでした。ギャッ
プの加工も非常に高精度で，ギャップの位置精度（インライン性）も非常に高められた構造をもっ
ていました。ヘッド前面は，均一のブラックミラー（鏡面）仕上げされ，ヘッドタッチの良さと，ゴミの
付着しにくいヘッドを実現していました。
３ヘッドのメリットを生かして，録音ヘッドは，７ミクロンのワイドギャップ，再生ヘッドは０．９ミクロン
超ナローギャップに設定され，すぐれた録音性能と再生性能を両立させていました。
消去ヘッドもフェライト製で，反対側のテープガイドと同一の特殊な形状がとられ，安定したテープ
走行性も確保されていました。

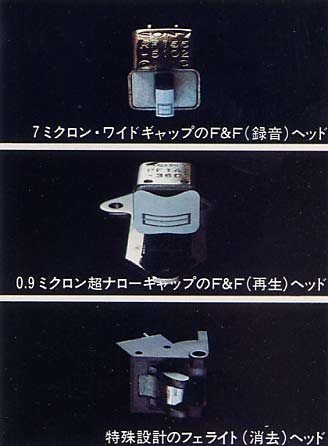

ＴＣ-６１５０ＳＤのヘッド

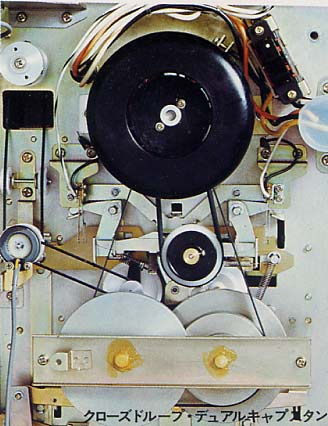

走行系は，クローズドループデュアルキャプスタン方式が採用されていました。ソニーは１９７０年に
ＴＣ-２２００（￥４４，８００）で，カセットデッキ初のクローズドループデュアルキャプスタン方式を登場
させ，この，ＴＣ-６１５０ＳＤでは，３ヘッド方式で必要とされるテープガイディングの高精度化が実現
されていました。
モーターには，専用に開発された６極ヒステリシスモーターが搭載されていました。電磁振動が少なく
滑らかな回転が特徴のモーターで，自社工場で，ローターのダイナミックバランスをはじめ，シャフトの
真円度まで１ミクロン単位で精度が追求された，高精度な製造で生み出され，トータルでワウ・フラッ
ター０．０８％（ＷＲＭＳ）の精度を実現していました。
テープ走行の操作は，ボタン式が採用され，テープ操作に高精密プランジャーが組み合わされている
ため，ソフトタッチの軽快な操作が可能となっていました。
３桁のメカニカルカウンターが装備され，巻き戻し時にカウンター「９９９」でストップするＭＥＭＯＲＹスイ
ッチも付いていました。

ヘッドアンプ初段には，ＦＥＴを使用し，ＩＣアンプと組み合わせて歪みとリニアリティを改善していました。
Ｆ＆Ｆヘッドは高周波損失が少ないため，アンプ部のイコライザーの高域補償量を低く設定でき，その
分ダイナミックレンジが拡大されていました。また，このＦＥＴに素子を介在させずにヘッドを直結させた
ダイレクト・カップリングが採用され，Ｓ／Ｎや周波数特性が改善されていました。

テープセレクターは，バイアス（ＬＯＷ，ＭＥＤＩＵＭ，ＨＩＧＨ），イコライザー（ＮＯＲＭＡＬ，Ｆｅ-Ｃｒ，ＣｒＯ２）
独立の３段切換方式で，新開発のデュアド（フェリクローム）カセットにも対応していました。
ノイズリダクションとしてドルビーＮＲが採用され，３ヘッド方式に対応して，録音用，再生用に合計４つ
のドルビーノイズリダクション回路が搭載され，録音時の同時モニターにも対応していました。ドルビー
ＮＲと同時にＦＭ放送の１９ｋＨｚパイロット信号をカットするＯＮ/ＯＦＦ可能なＭＰＸフィルターも搭載して
いました。
ドルビーの正確な動作のために，ドルビーキャリブレーションスイッチが装備され，内蔵の４００Ｈｚのオ
シレーターの信号と録音レベル補正ツマミ（ＲＥＣ　ＣＡＬ）でＶＵメーターを見て録音感度キャリブレーシ
ョンが可能となっていました。

録音入力は，ＬＩＮＥとＭＩＣが装備され，それぞれ独立したスライド式の録音レベルボリュームが備えられ
ミキシング録音も可能となっていました。また，リミッタースイッチが装備され，ＯＮにすると，不意の過大
入力時のみリミッター回路が働くようになっていました。
レベルメーターとして左右独立の大型のＶＵメーターが装備され，中央にはオーバーレベルを表示する
ＬＥＤを使用したピークレベルインジケーターが設けられていました。
ＬＩＮＥ出力を可変できるラインアウトボリュームも装備され，ヘッドホン出力は－３０dB，－２２dBの２段
階に切り換えられるヘッドホンレベル切換スイッチも付いていました。

以上のように，ＴＣ-６１５０ＳＤは，ソニーの当時のカセットデッキの最高級機として，クローズドループデ
ュアルキャプスタン方式の走行系，独立３ヘッド，ドルビーＮＲなど，当時の最新の技術が投入された逸
品で，非常に高い性能を持った画期的な１台でした。

１．クローズドループデュアルキャプスタン方式
２．ドルビーシステム
３．Ｆ＆Ｆ（フェライト＆フェライト）ヘッド

◎軽快なタッチ！新開発のファンクションボタン
◎ベスト録音可能！ピークレベルインジケーター，
　大型ＶＵメーター採用
◎ＦＥＴ＋ＩＣアンプ，Ｆ＆ＦヘッドにＦＥＴを直結した
　ダイレクト・カップリング方式採用
◎イコライザー３段切換え，バイアス３段切換え
　のテープセレクターつき
◎ＦＭ留守録音/目覚し再生可能
◎超精密ヒステリシス・シンクロナス・モーター
◎オッシレーター内蔵
　ドルビーキャリブレーション可能
◎ＯＮ/ＯＦＦ可能なＭＰＸフィルター
◎ライン/マイクのミキシング可能な
　ロング・ストローク・スライドボリューム
◎不意の大入力による歪を防止
　＜ソニーリミッター録音＞方式
◎テープが巻き終わると，メカが解除される
　オートシャットオフ機構
◎正確な３桁のメモリーつきテープカウンター
　●ヘッドホンレベル切換えスイッチつき
　●ラインアウトボリュームつき
　●ＳＴＯＰで解除するポーズボタン
　●シースルーランプ内蔵
　●動作表示ランプつき

●主な規格●

外形寸法	４３５Ｗ×１５５Ｈ×３２５Ｄmm
重さ	１０kg
電源	ＡＣ１００Ｖ，　５０/６０Ｈｚ，３２Ｗ
テープ速度	４．８ｃｍ／ｓ
録音可能時間	Ｃ-１２０で往復１２０分
早送り，巻き戻し時間	１分２０秒（Ｃ-６０にて）
トランジスタ等	ＦＥＴ２石，トランジスタ５３石，ダイオード４５個ＩＣ１１個，発光ダイオード１個，ホールＩＣ１個
トラック方式	４トラック２チャンネル
録音バイアス周波数	１０５ｋＨｚ
総合Ｓ／Ｎ	５３dB（一般テープにて）５５dB（デュアド，フェリ・クロームカセット）ＤＯＬＢＹ　ＯＮにて，１ｋＨｚ　５dB，５kHz以上１０dBとＳ／Ｎが改善されます
総合ひずみ率	２％
周波数特性	２０～２０，０００Ｈz(デュアド，フェリ・クロームカセット使用時）２０～１７，０００Ｈz(一般テープ使用時）
ワウ・フラッタ	０．０８％ＷＲＭＳ
入力ジャック	マイクジャック（標準ジャック）　２　最小入力レベル０．２ｍＶ／ローインピーダンスライン入力ジャック（ピンジャック）　２　最小入力レベル０．０６Ｖ／入力インピーダンス１００ｋΩ以上
出力ジャック	ライン出力ジャック（ピンジャック）　２　基準出力０．７７５Ｖ（１００ｋΩ負荷時）　負荷インピーダンス１０ｋΩ以上ステレオヘッドホンジャック　１　負荷インピーダンス８Ω
録再コネクター	入力インピーダンス：１０ｋΩ以上出力インピーダンス：１０ｋΩ以下
